DWJ5321JJH型計量檢衡車
車輛外觀
重汽T5G 32噸計量檢衡車由底盤,砝碼,砝碼架,起重機,車箱組成,車廂整體為紅色，車箱底部輔設≥5mm厚的防滑鋼；車廂橫梁、縱梁連接為鉚接結構。吊機后置，可加裝操作平臺，整體型副車架，配裝工具箱、備胎架。
車輛底盤
本車采用重汽T5G原裝底盤，重汽MC07.34 50國五340馬力發動機，動力強勁，性能可靠，軸距1800+4575+1400MM，295/80R22.5輪胎，外形尺寸12000×2500×3650MM，帶原廠ABS。
車輛上裝
起重機為SQZ8型，最大起升載荷8000KG，臂體為進口型材，一次成型六邊形，焊縫僅一條，吊臂鋼板為700型高強度鋼板，油泵為進口知名品牌，主要閥、鎖件及硬管、接頭為進口知名品牌。標配16個砝碼，可根據客戶需求增加。
工藝特點
1.轉臺結構，變截面等應力箱型框架結構，采用高強度鋼全焊接。
2.液壓系統，采用柱塞泵通過取力器、變速箱與柴油發動機聯接。吊機液壓系統開式油路控制。操作起鉤/降鉤、回轉、變幅、伸縮等起重動作，液壓傳動機構設計合理。
3.控制，常規控制，通過安裝吊機左右兩側的操縱桿控制，起重機的全部動作和速度可通過定位手油門進行快慢控制。
4.回轉機構，齒輪齒條式，全液壓。
5.伸縮臂，伸縮臂采用抗扭曲設計，采用高強度結構鋼制造，由2組變幅和2節伸縮臂組成，臂的截面為六邊形，使吊臂具有極高的穩定性。全部動作通過2組變幅油缸和1根雙作用往復式液壓油缸帶動實現，可以實現0-9.83米區間任意臂長長度。
6.安全裝置，液壓系統：液壓平衡閥、液壓溢流閥、液壓雙向鎖。
配置參數
【整車技術參數】 | |||||
產品商標 | 匯斯誠牌 | 公告批次 | 302 | ||
產品名稱 | 計量檢衡車 | 產品型號 | DWJ5321JJH | ||
總質量(Kg) | 32000 | 罐體容積(m3) |
| ||
額定載質量(Kg) |
| 外形尺寸 | 12000,11200,10625×2500×3400,3500,3650,3720,3850 | ||
整備質量(Kg) | 31805,31870 | 貨廂尺寸 | 8600,8200,8000,7800,7200,6800,6600×2400,2300×800,600 | ||
額定載客(人) |
| 準拖掛車總質量(Kg) |
| ||
駕駛室準乘人數(人) | 2,3 | 鞍座最大載質量(Kg) |
| ||
接近角/離去角(°) | 19/10 | 前懸/后懸 | 1430/2795 | ||
軸荷(Kg) | 6500/7000/18500(二軸組) | 最高車速(Km/h) | 101 | ||
備注 | 1.主要用于技術監督局或計量檢測所配備檢測汽車衡器專用移動式計量檢定車;2.選裝質量相等外形為圓形或矩形砝碼(根據汽車衡來選裝),砝碼可選用質量 1000kg 級別或 2000kg 級別的;3.側防護裝置所用材料為鋁材質,與車架螺栓連接,后下部防護裝置所用材料為Q235,與車架焊接固定,截面尺寸為:120×60×2400(mm),離地高470mm;4.選裝不同的貨箱欄板結構,選裝后部操作平臺形式,選裝支腿及工具箱位置;選裝工作座椅,隨底盤選裝駕駛室;5.選裝起重機型號,最大起重載荷,自重分別為(SQ8ZK、HB150、F155),7100kg,2550kg/(SQ10ZK、HB250、F245),7350kg,2580kg;6.裝有ABS,ABS型號:4460046300,ABS生產企業:威伯科汽車控制系統(中國)有限公司;7.安裝具有衛星定位功能的行車記錄儀;8.尺寸對應關系(總長=前懸+軸距+后懸):12000=1430+1800+4575+1400+2795,11200=1430+1800+3775+1400+2795,10625=1430+1800+3200+1400+2795 | ||||
【底盤技術參數】 | |||||
底盤型號 | ZZ1327N466GE1 | 底盤名稱 | 載貨汽車底盤 | ||
商標名稱 | 豪沃牌 | 生產企業 | 中國重汽集團濟南卡車股份有限公司 | ||
軸數 | 4 | 輪胎數 | 12 | ||
軸距 (mm) | 1800+3775+1400,1800+4575+1400,1800+3200+1400 | ||||
輪胎規格 | 295/80R22.5,12R22.5,11.00R20 | ||||
鋼板彈簧片數 | 11/11/-/-,3/3/-/- | 前輪距 | 2015/2015,2035/2035 | ||
燃料種類 | 柴油 | 后輪距 | 1830/1830,1850/1850 | ||
排放依據標準 | GB17691-2005國Ⅴ,GB3847-2005 | ||||
發動機型號 | 發動機生產企業 | 排量 | 功率(Kw) | ||
MC07.28-50 MC07.31-50 MC07.34-50 MC07.35-50 | 中國重型汽車集團有限公司 中國重型汽車集團有限公司 | 6870 6870 6870 6870 | 206 228 248 254 | ||
DWJ5321JJH型計量檢衡車

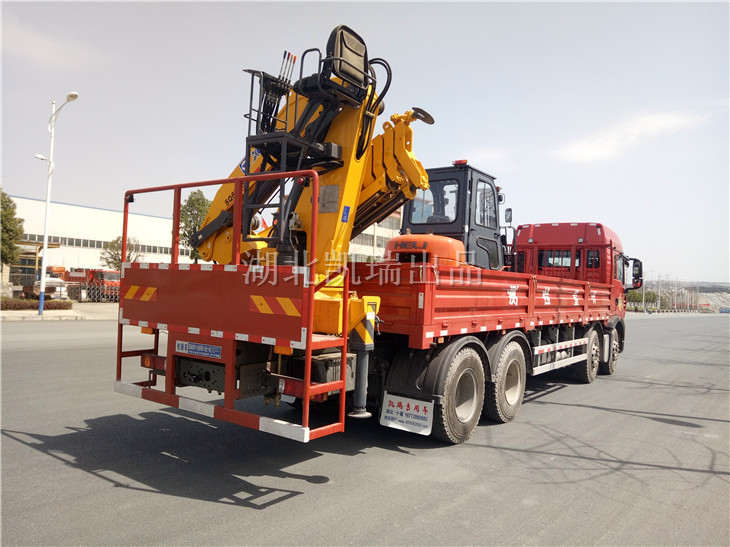

DWJ5321JJH型四軸計量檢衡車

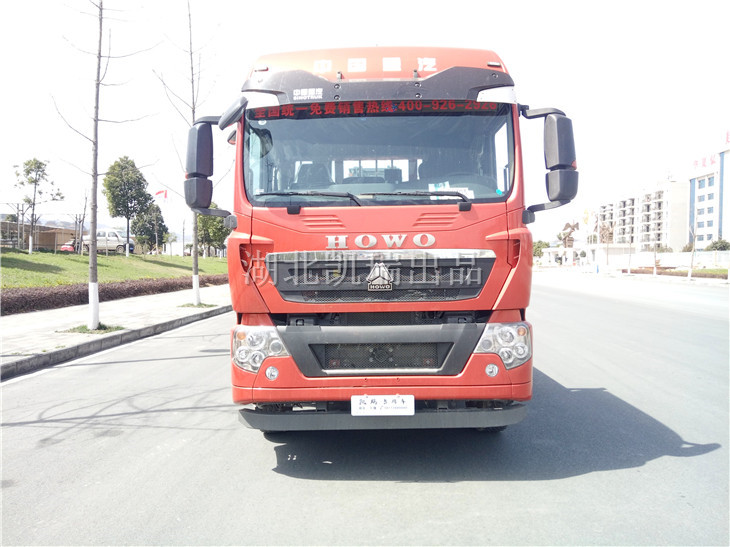

重汽國五檢衡車布置

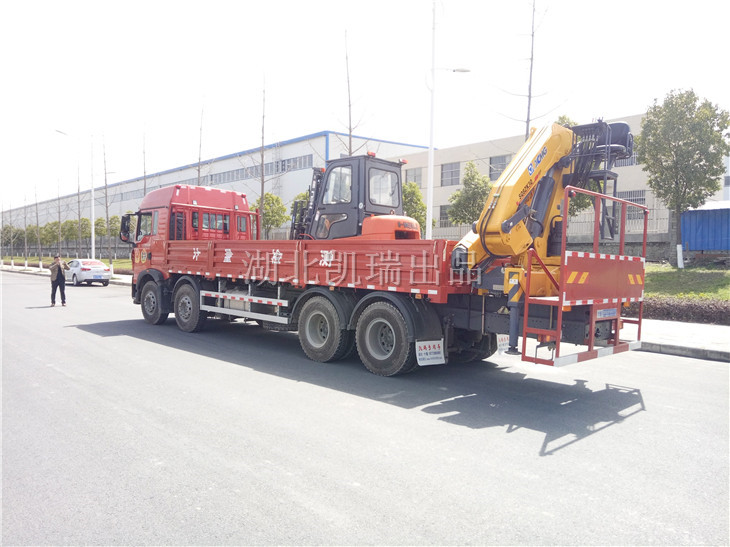

四軸國五計量檢衡車

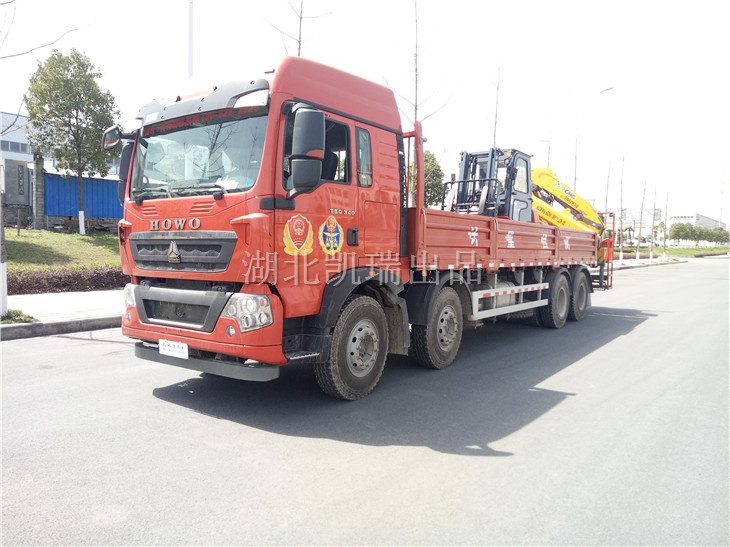

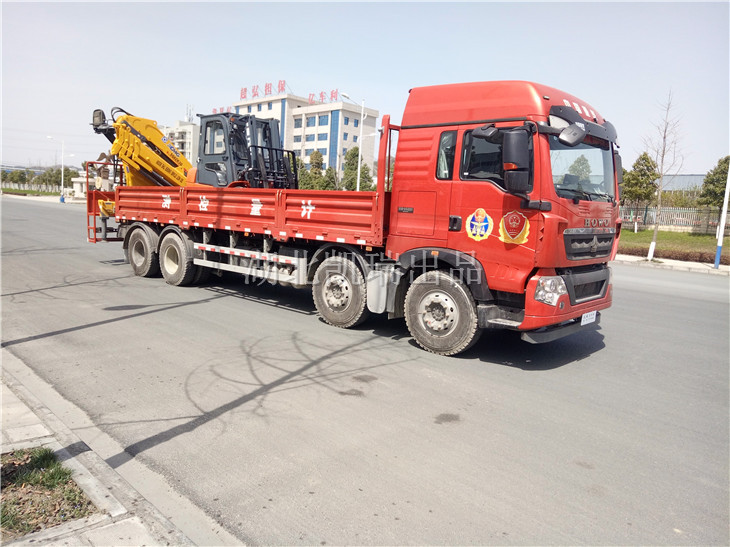

重汽T5G四軸計量檢衡車

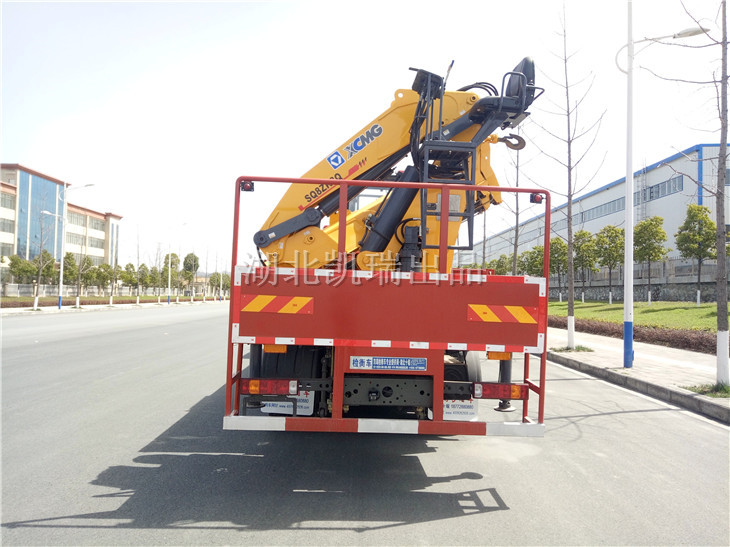

重汽四軸計量檢衡車徐工8噸折臂吊機

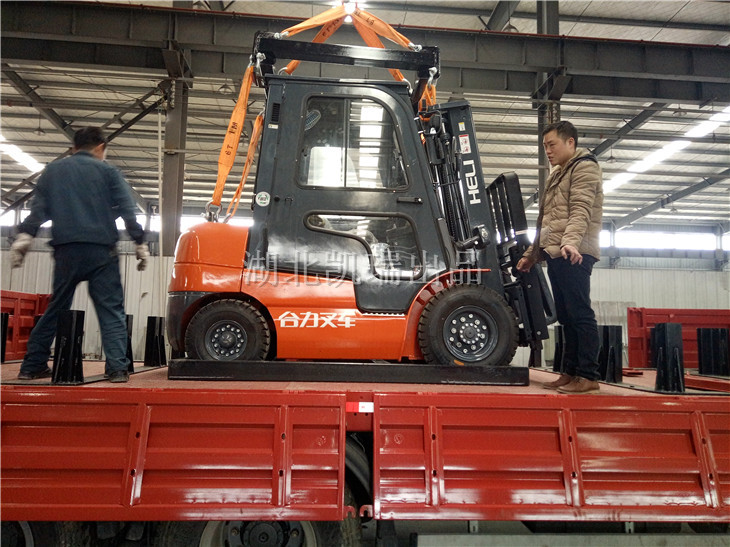

重汽32噸國五計量檢衡車叉車固定裝置
