三軸計量檢衡車一般由底盤、隨車起重機、車廂、砝碼、砝碼定位裝置等幾部分組成，總質量由于底盤的懸掛不同又分為25噸，現簡單介紹如下：
一、天龍三軸計量檢衡車參數
A、底盤部分

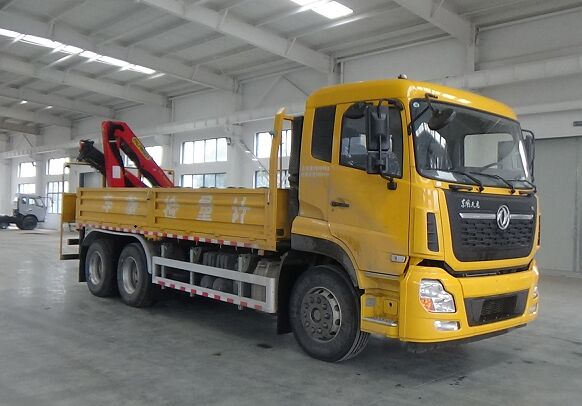

整車型號名稱：DWJ5250JJHD6計量檢衡車
外形尺寸：9380×2550×3480（mm）;
底盤型號：東風天龍DFH1250D4
軸距：4350+1350mm
驅動形式：6×4
總質量: 25000
整備質量: 24805
最高車速限制：89km/h（電子限速）
發動機型號：DDi75E300-60（國六排放標準，SCR技術）
類型：直列水冷電控燃油噴射發動機
排量：7.5L
最大輸出功率：300馬力/220Kw/1,400-1,800rpm
最大輸出扭矩：2,256Nm/900-1,300rpm
變速箱型號：陜齒9檔變速箱
最大扭矩：1190 Nm
類型：9個前進擋，1個倒擋；
前橋型號：5噸
后橋型號：153后橋
軸荷：7000/1800雙軸并裝
輪胎規格：295/80R22.5真空胎
備用輪胎：全尺寸備胎一套
輪轂：鋼制輪轂
駕駛室準乘人數：3人
制動系統：EBS制動系統
駐車制動：彈簧加載駐車制動作用于后橋
制動操作：壓縮空氣式，前橋獨立雙回路盤式制動，驅動橋安裝感載閥EBS，鋼制儲氣罐，空氣干燥罐和制動消音器，自動制動調節，ABS防抱死剎車系統。
輔助制動：發動機排氣制動(EPG)
轉向系統: 助力轉向系統、動力轉向泵，可變排量
燃油箱：容量400L；鋁合金油箱，帶油水分離器，油箱蓋帶鎖；加油裝置，防溢出，64L尿素罐。
電加熱系統：電加熱柴油濾清器、預熱電阻絲
排放依據標準：GB3847-2005,GB17691-2018國Ⅵ
駕駛室手動駕駛室傾翻裝置、D530安全型駕駛室，舒適型（懸掛）司機座椅，收音機，CD播放機，駕駛室冷熱空調系統，電動升降門窗，電動電加熱后視鏡，著色門窗、駕駛室前望地鏡，駕駛室外遮陽板，安全帶。
其它裝備車輛運行實時監控系統，燃油加熱系統發動機起動預熱元件、變速箱后取力器， 鋼質油底殼、倒車警告、防蟲網、滅火器，隨車工具，20噸千斤頂，18米輪胎充氣軟管，備胎及安裝支架，霧燈，倒車警告裝置等。帶大燈調節功能、前霧燈，白色、車頂指示燈，駕駛室隔音隔熱層。
該車特點
1、國六排放，陜齒9JS119TB，提供1190NM的強大扭矩。
2、前軸車輪為盤式制動器，配置領先于其他貨運車輛，標配EBS。
3、轉向系統是助力系統，變量助力，方向操控性好。
4、前面板內置防蟲網，可有效阻止昆蟲等進入前面水箱散熱片里;
5、安裝具有衛星定位功能的行駛記錄儀，4通道ABS（制動防抱死系統）ASR加速防滑控,整車貨箱設計承載30噸，配裝工具箱、備胎架。
6、冷啟動裝置：帶尿素管路加熱系統、進氣電加熱，油水分離器電加熱；
B、隨車起重機技術參數
吊機型號：Palfinger Crane PK12000
2. 1. 技術參數
起重能力 11.6噸米
標準液壓起重距離 8.1米
液壓伸縮臂的長度-起重能力
1.80米 / 6,680 公斤
4.50米 /2,510 公斤
6.10米 / 1,820公斤
8.10米 / 1,360公斤
建議的液壓油流量35-50升/分鐘
工作壓力 30.0兆帕
回轉角度 420度
折疊狀態時吊機高度2,202毫米
折疊狀態時吊機寬度2,293毫米
安裝所需要的空間為775毫米
安裝所需要的空間，包含軟管和硬管 975毫米
自重：吊機部分（不包括支撐腿）1380公斤
支撐腿裝置 105-160公斤
2.2. 主要配置和供貨范圍
A 起重機底座
A1 底座形式 固定式安裝底座
A2 立柱 標準高度
A3 潤滑方式 油脂潤滑
A4 回轉方式 齒輪和齒條
A5 回轉死點位置 向前
A6 工作區域 全部區域
B 支撐腿系統
B1 左支撐腿伸展橫梁 跨距2.153米，從大梁中心起算;
B2 左支撐腿橫梁伸展方式 手動式
B3 左支腿安裝方式 手動可翻轉
B4 左支腿長度 完全收縮時855mm，完全伸出時1590mm
B5 右支撐腿伸展橫梁 跨距2.153米，從大梁中心起算
B6 右支撐腿橫梁伸展方式 手動式
B7 右支腿安裝方式 手動可翻轉
B8 右支腿長度 完全收縮時845mm，完全伸出時1590mm
C 吊臂系統
C1吊臂形式 折疊吊臂
C2 連桿 B型，無連桿
C3 外臂和伸縮臂優化 優化位置
C4液壓伸縮 2節液壓伸縮臂
C5伸縮臂油缸 優化位置
C7吊鉤附件位置 優化位置
G 液壓系統
G1主控制閥 V80H 型控制閥—適用于定量泵，手動
G2 吊機支撐腿系統控制閥 主控閥控制
H 控制系統
H1 起重機功能控制方式:手動
H2 控制位置兩側交叉式控制
H3 帶有無線遙控操作
J 其他
J4 大梁固定件 固定螺栓 － 中號，用于固定起重機
J7《操作員手冊》 海外版，中文版
J8 顏色Palfinger標準紅色
J9液壓油泵 SC 40
S說明
S1 Palfinger Crane PK12000隨車起重機外形圖
C、貨箱及砝碼定位裝置
3.1、砝碼架配置：每個2噸,方形砝碼架,砝碼架高度要達到砝碼高度的1/3，按砝碼生產企業技術提供尺寸要求制作,保證砝碼放置平穩。為整體式可重復拆卸砝碼架，砝碼架上方帶有減震膠皮，保證砝碼固定；
3.2、車廂與車頭為車輛出廠原裝同色漆質；
3.3、車箱底部輔設≥6mm厚的防滑鋼，副梁為貫通式，材質為8#錳鋼板，滾壓而成；橫梁為錳鋼板折彎件，間距為30cm，邊框?yàn)榧雍癫馁|(zhì)，做特殊防銹處理；擋泥板為鋁合金材質，防護欄為鋁合金材質；
3.4、車廂橫梁、縱梁連接為上鉚接、下焊接結構；
3.5、整體型副車架、配裝工具箱、備胎架；
3.6、貨箱內配備不銹鋼工具箱，方便放小砝碼，便于現場使用；
D、計量檢衡車整車改裝要求
排放依據標準: GB3847-2005,GB17691-2018國Ⅵ【國六排放】
依據GB 7258–2004 、GB 1589–2004、GB/T 6420–2004對天龍 6×4底盤車改裝適合用戶要求的衡器計量檢衡車。整車貨箱設計承載20噸，箱內配裝砝碼定位裝置，駕駛室內安裝可視倒車影像。配裝工具箱（鐵質）、備胎架、鋁合金側防護、鋼制后保險杠、LED警示燈、隨車起重機的安裝、液壓系統的調試、粘貼反光標識等。
