A、車體部分
1、整車型號：重汽25噸計量檢衡車
2、柴油發動機：中國重型汽車集團有限公司，功率≥249kW
3、顏色:工程黃
4、底盤：中國重汽ZZ1257N4647D1
5、驅動形式：6*4驅動
6、駕駛室準乘人數：3
7、輪胎規格：16PR,11.00R20
8、軸距：4600+1350（mm）
9、外形尺寸：10100×2500×3730,3300（mm）
10、配置倒車影像系統
11、安裝具有衛星定位功能的行駛記錄儀，6通道ABS（制動防抱死系統）ASR加速防滑控,整車貨箱設計承載25噸，配裝工具箱、備胎架。
12、冷啟動裝置：帶尿素管路加熱系統、進氣電加熱，油水分離器電加熱；
B、車廂部分
1、砝碼架配置：每個1噸,圓型或方型,砝碼架高度要達到砝碼高度的1/3，按砝碼生產企業技術提供尺寸要求制作,保證砝碼放置平穩。
2、車廂與車頭為車輛出廠原裝同色漆質
3、車箱底部輔設≥4mm厚的防滑鋼
4、車廂橫梁、縱梁連接為鉚接結構
5、整體型副車架
6、配裝工具箱、備胎架
C、起重機部分
1、吊機后置，帶操作平臺，在車輛兩側操作，同時車上配置高位站臺可車上操作
2、折臂式HB 150 E3，最大起重量≥11280kg，臂體為進口型材，一次成型六邊形，焊縫僅一條
3、回轉角度：≥380°
4、吊臂幅度≥10.08米
5、在吊臂伸展最長時，起重量≥1190 kg
6、吊機配置要求：
a.吊臂鋼板為進口700高強度鋼板
b.油泵為進口知名品牌
c.主要閥、鎖件及硬管、接頭為進口知名品牌
7、吊機自重：1720kg
8、吊鉤及吊具（鐵鏈?zhǔn)剑┡c所配砝碼起吊架必須匹配
9、起重機產地：意大利，符合歐標EN12999H1/B3，中等載荷10萬次工作循環；隨車起重機原裝進口；
10、提供免費培訓
11、配有高壓過濾器、服務提醒計時器、兩側控制位均配水平指示器
12、支腿：液壓式伸縮支腿。
起重機性能參數
380°回轉，齒輪齒條式，全液壓。
1、轉臺結構
變截面等應力箱型框架結構，采用高強度鋼全焊接。
2、液壓系統
采用齒輪泵通過取力器、變速箱與柴油發動機聯接。吊機液壓系統開式油路控制。操作起鉤/降鉤、回轉、變幅、伸縮等起重動作，液壓傳動機構設計合理；
3、控制
常規控制，通過安裝吊機左右兩側的操縱桿控制，起重機的全部動作和速度可通過定位手油門進行快慢控制。
4、回轉機構
齒輪齒條式，全液壓。
5、伸縮臂
伸縮臂采用抗扭曲設計，采用高強度結構鋼制造，由2組變幅和3節伸縮臂組成，臂的截面為六邊形，使吊臂具有極高的穩定性。全部動作通過2組變幅油缸和2根雙作用往復式液壓油缸帶動實現，可以實現0-10.06米區間任意臂長長度。
6、安全裝置
液壓系統：液壓平衡閥、液壓溢流閥、液壓雙向鎖；
7、吊鉤
主鉤：30噸級拉力鉤
起重機參數
1、最大起重量
|
12280(理論值)
| ||||||
2、最大起重力矩（T.M）
|
14
| ||||||
3、工作壓力
|
290
| ||||||
4、液壓系統推薦流量（L/min）
|
25
| ||||||
5、推薦油箱容積（L）
|
100
| ||||||
6、回轉范圍（度）
|
380
| ||||||
7、起重機自重
|
1720(不含支腿重量，支撐腿自重200kg)
| ||||||
8、支腿跨度 | 5140 | ||||||
9、外觀尺寸（mm:B×H×S）
|
2480×2340×855
| ||||||
10、起升性能參數
|
幅度
|
1
|
2.45
|
4.41
|
6．21
|
8.08
| 10.06 |
起重量
|
12280
|
5200
|
2920
|
2010
|
1495
| 1190 | |
D、主要性能介紹
【主要技術參數】 | |||
產品商標 | - | 公告批次 | - |
產品名稱 | 計量檢衡車 | 產品型號 | 重汽計量檢衡車 |
總質量(Kg) | 25000 | 罐體容積(m3) | |
額定載質量(Kg) | 外形尺寸 | 10100×2500×3730,3300 | |
整備質量(Kg) | 24805 | 貨廂尺寸 | 6020×2320×600,800 |
額定載客(人) | 準拖掛車總質量(Kg) | ||
駕駛室準乘人數(人) | 3 | 載質量利用系數 | |
接近角/離去角(°) | 15/11 | 前懸/后懸 | 1500/2650 |
軸數 | 3 | 軸距 | 4600+1350,4575+1400 |
軸荷(Kg) | 7000/18000(并裝雙軸) | 最高車速(Km/h) | 102 |
其它 | 備注：一、隨底盤選裝駕駛室;二、隨底盤選裝發動機型號:D10.34-40和D10.38-40;三、選裝起重機型號、最大起重載荷、自重分別為PK23500、7100kg、2550kg;PK15500、6100kg、2430kg;PK12000、6000kg、2350kg;PK10000、5950kg、2250kg;HIAB111、6050kg、2300kg;HIAB122、6400kg、2450kg;HB150、6300kg、1920kg;HB200、8000kg、2570kg;HV147、6300kg、1830kg;HV197、8000kg、2265kg。四、側防護裝置材料材質:Q235,側防護焊接加螺栓連接。后防護螺栓連接,斷面尺寸(高×寬)120×60(mm),后部防護離地高度:540mm。該車安裝具有衛星定位功能的行駛記錄儀,該車僅選用底盤軸距(4600+1350)。裝ABS,ABS系統型號為4460046300,生產企業為威伯科汽車控制系統(中國)有限公司 | ||
【底盤技術參數】 | |||
底盤型號 | ZZ1257N4647D1 | 底盤名稱 | 載貨汽車底盤 |
商標名稱 | 豪沃牌 | 生產企業 | 中國重汽集團濟南卡車股份有限公司 |
外形尺寸 | 9895×2496×3125,3730 | 輪胎數 | 10 |
接近角/離去角(°) | 16/19 | 輪胎規格 | 315/80R22.5 16PR,295/80R22.5 16PR,12R22.5 16PR,12.00R20 14PR,12.00-20 16PR,11.00R20 16PR,11.00-20 |
鋼板彈簧片數 | 4/-,4/12,10/-,10/12 | 前輪距 | 2022,2041 |
燃料種類 | 柴油 | 后輪距 | 1830/1830 |
排放標準 | GB17691-2005國Ⅳ,GB3847-2005 | ||
發動機型號 | 發動機生產企業 | 排量 | 功率(Kw) |
D10.34-40 D10.38-40 D12.34-40 D12.38-40 | 中國重型汽車集團有限公司 中國重型汽車集團有限公司 中國重型汽車集團有限公司 中國重型汽車集團有限公司 | 9726 9726 11596 11596 | 249 276 249 279 |

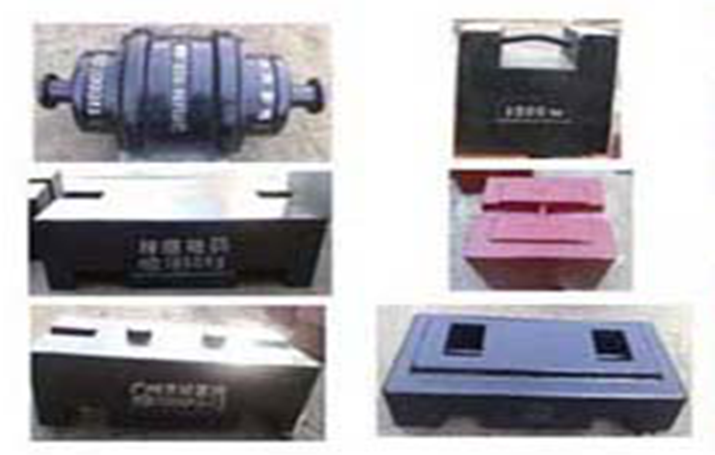

E、砝碼參數
1、砝碼材質：鑄鐵
2、精度等級：M1
3、規格型號：1000kg/個
4、砝碼編號：001號～00-號
5、企業標識：鑄有“CMC-計量所 1000kg
6、砝碼形式：形狀圓形或方形

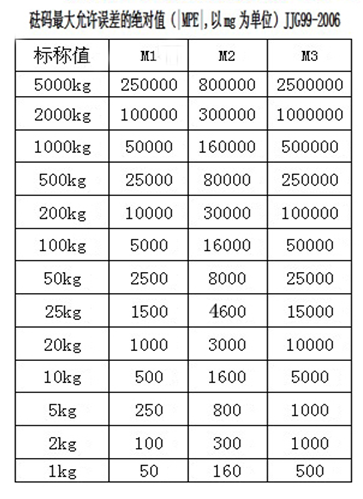

7、質量、準確度等級均符合JJG99-2006<砝碼>計量檢定規程的要求。
所有以上改裝必須符合GB7258-2004(機動車運行安全技術條件)；GB1589-2004(道路車輛外廓尺寸、軸荷及質量限值)的法規要求和JJG907-2006<動態公路車輛自動衡器>計量檢定規程的要求。
8、提供法定計量檢定機構出具的檢定證書。

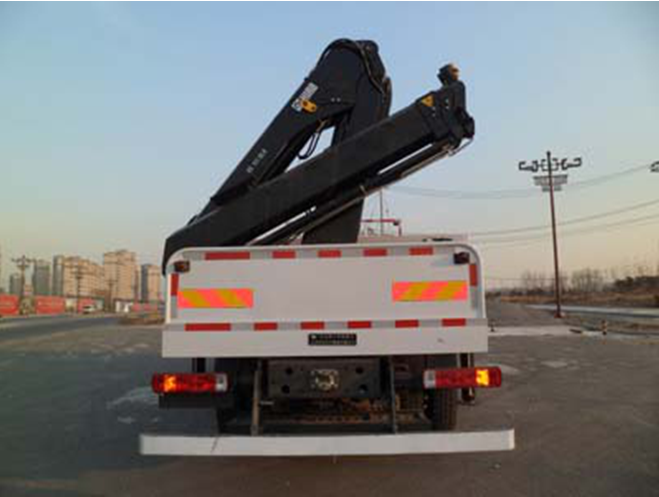

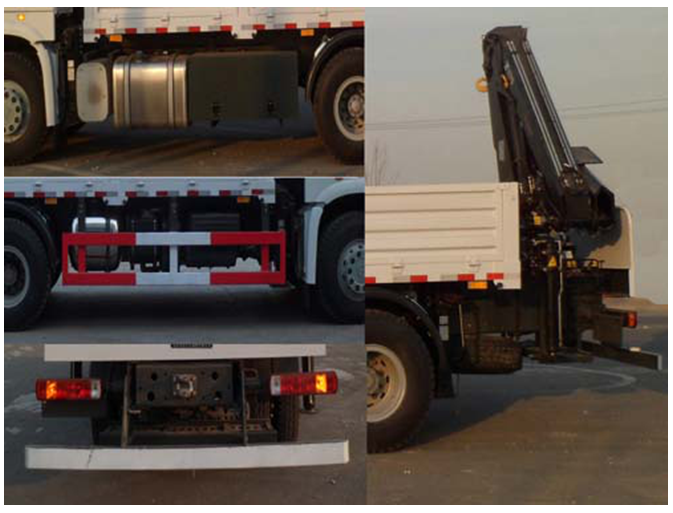

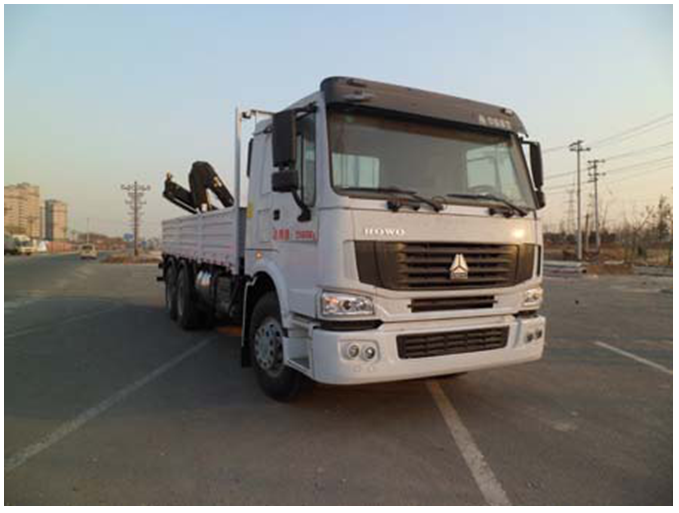

F、整車圖片
