DWJ5182JJHD6計量檢衡車
A、車體部分
1、整車型號：DWJ5182JJHD6計量檢衡車（公告正在開發——還未公示）；
2、配置倒車影像系統；
3、安裝具有衛星定位功能的行駛記錄儀，ABS（制動防抱死系統），加裝空調
4、柴油發動機：慶鈴五十鈴(重慶)發動機有限公司6HK1-TCG61國六排放，功率≥177 kW，排量：7790ml;
5、底盤：五十鈴QL1180EQFRY;
6、整備質量：≥17870kg;
7、驅動形式：4*2驅動；
8、外形尺寸：9000×2500×3480（mm）；
9、軸距：5550（mm）；
10、變速箱：8檔變速箱；
11、總質量：18000kg；
12、駕駛室準乘人數：2；
13、輪胎規格：295/80R22.5 16PR；
B、車廂部分
1、砝碼架配置：砝碼架高度要達到砝碼高度的1/3，按砝碼生產企業技術提供尺寸要求制作,保證砝碼放置平穩。配備隨車工具箱；
2、車廂與車頭為同色油漆；
3、車箱底部輔設≥5mm厚的防滑鋼板；
C、起重機部分
1、吊機后置，帶操作平臺
2、折臂式HIAB066-CLX，最大起重量≥3000kg，臂體為進口型材，一次成型六邊形，焊縫僅一條
3、回轉角度：≥410°
4、吊臂幅度≥7.2米
5、在吊臂伸展最長時，起重量≥780 kg
6、吊機配置要求：
a.吊臂鋼板為進口700高強度鋼板
b.油泵為進口知名品牌
c.主要閥、鎖件及硬管、接頭為進口知名品牌
7、吊鉤及吊具（鐵鏈式）與所配砝碼起吊架必須匹配
8、起重機產地：芬蘭
起重機性能參數
410°回轉，齒輪齒條式，全液壓。
1、轉臺結構
變截面等應力箱型框架結構，采用高強度鋼全焊接。
2、液壓系統
采用柱塞泵通過取力器、變速箱與柴油發動機聯接。吊機液壓系統開式油路控制。操作起鉤/降鉤、回轉、變幅、伸縮等起重動作，液壓傳動機構設計合理；
3、控制
常規控制，通過安裝吊機左右兩側的操縱桿控制，起重機的全部動作和速度可通過定位手油門進行快慢控制。
4、回轉機構
齒輪齒條式，全液壓。
5、伸縮臂
伸縮臂采用抗扭曲設計，采用高強度結構鋼制造，由2組變幅和2節伸縮臂組成，臂的截面為六邊形，使吊臂具有極高的穩定性。全部動作通過2組變幅油缸和1根雙作用往復式液壓油缸帶動實現，可以實現0-7.2米區間任意臂長長度。
6、安全裝置
液壓系統：液壓平衡閥、液壓溢流閥、液壓雙向鎖；
7、吊鉤
起重機參數
1、最大起重量
|
5800(理論值)
| ||||
2、最大起重力矩（T.M）
| 5.98 | ||||
3、工作壓力
| 290 | ||||
4、液壓系統推薦流量（L/min）
|
25
| ||||
5、回轉范圍（度）
|
410
| ||||
6、起重機自重
|
850
| ||||
7、起升性能參數
|
幅度
|
2.7 |
3.8 |
5.4 |
7.2 |
起重質量（KG） | 2200 | 1520 | 1060 | 780 | |

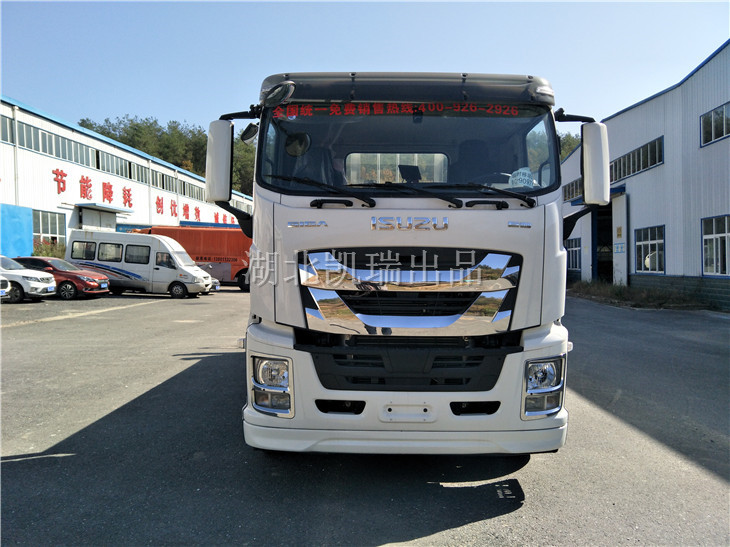

DWJ5182JJHD6計量檢衡車（前）

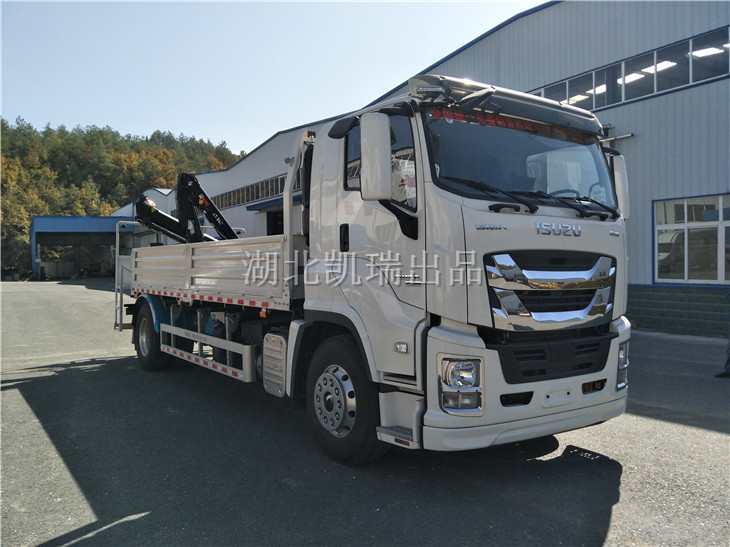

DWJ5182JJHD6計量檢衡車（右前）

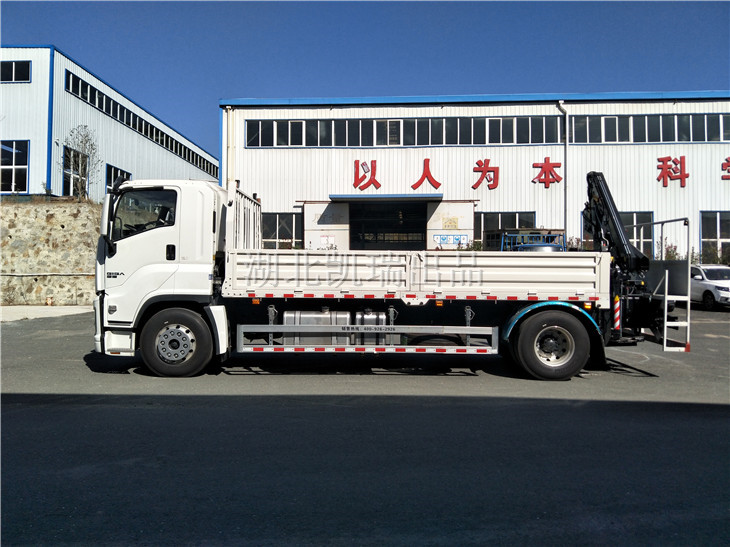

DWJ5182JJHD6計量檢衡車（左）

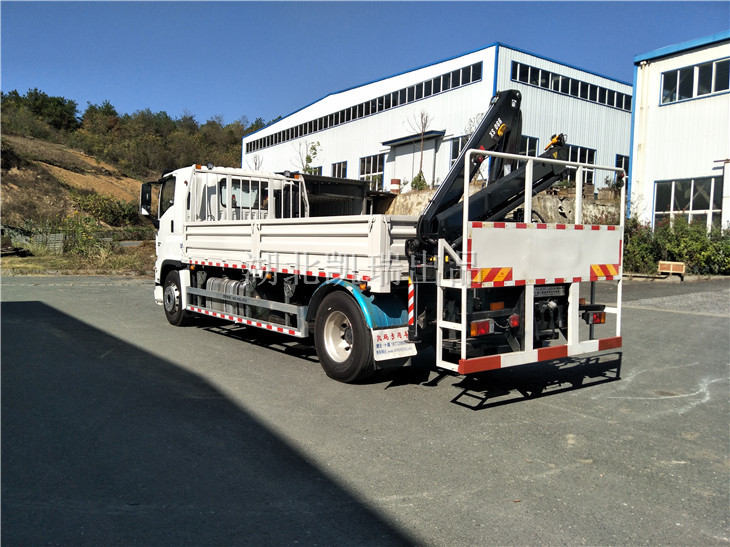

DWJ5182JJHD6計量檢衡車（左后）

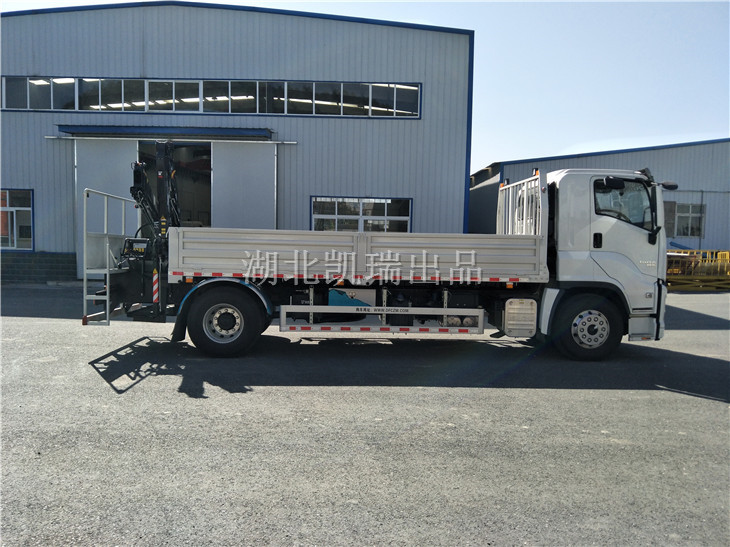

DWJ5182JJHD6計量檢衡車（右）

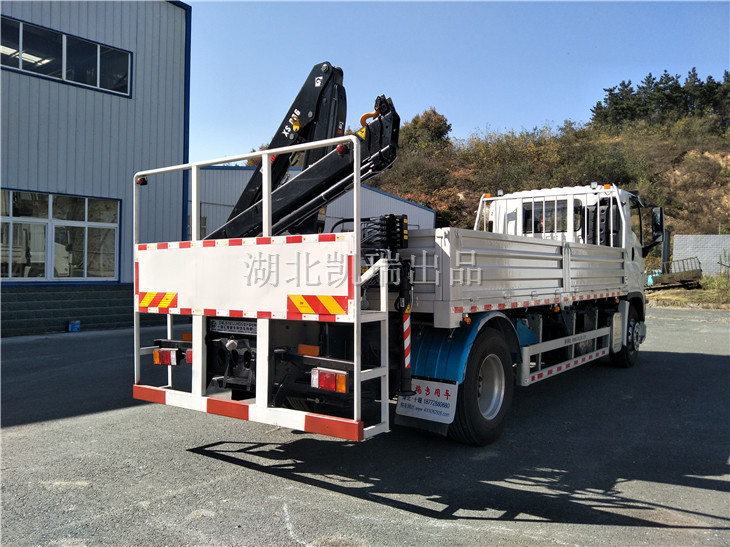

DWJ5182JJHD6計量檢衡車（右后）

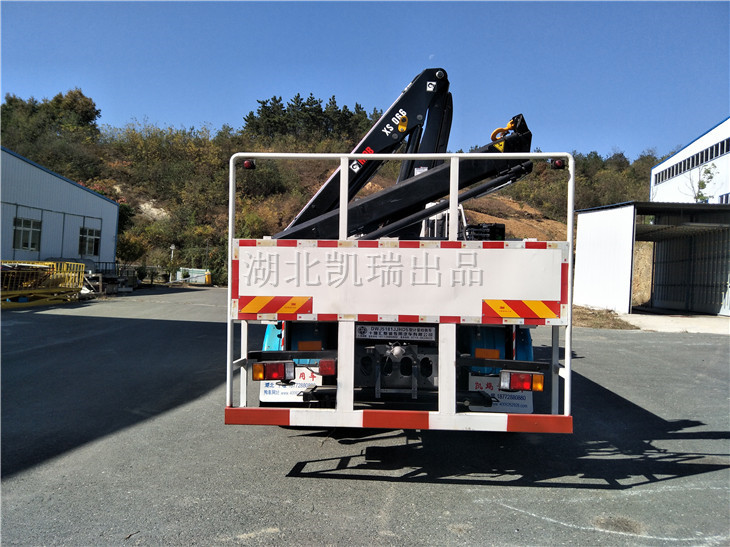

DWJ5182JJHD6計量檢衡車（后）
