整車型號名稱： WHR5240JJH6計量檢衡車
外形尺寸： 9380×2550×3560（mm）;

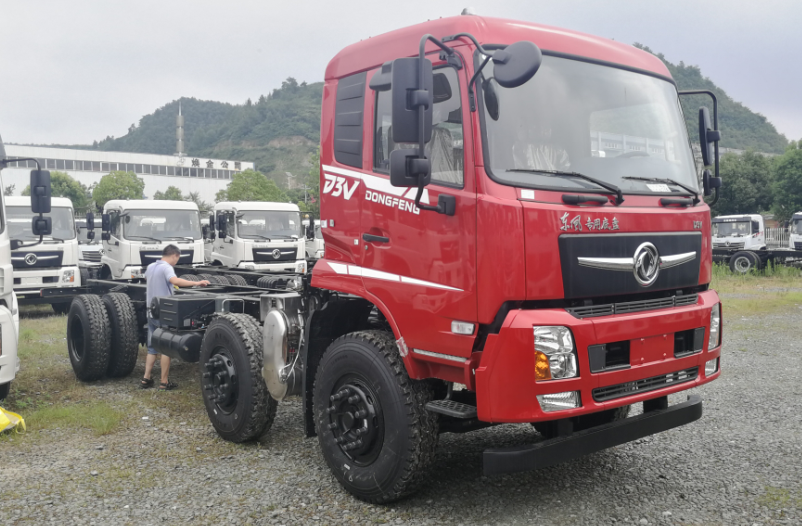

底盤型號： 東風牌DFV1243GP6DJ1
駕駛室： D3V排半駕駛室
軸距： 1995+3900mm
前后懸： 1440/2045
車架： 280*80/7+4（mm）
驅動形式： 6×2
總質量: 24490
整備質量: 24295（可裝載14噸砝碼）
最高車速限制： 89km/h（電子限速）
發動機型號： 玉柴YCS06245-60A（六缸，國六排放標準，SCR技術）
類型： 直列水冷電控燃油噴射發動機
排量： 6.234L
最大輸出功率： 245馬力/180Kw/1,400-1,800rpm
變速箱型號： 大齒HW90510
最大扭矩： 905 Nm
類型： 10個前進擋，1個倒擋；
前橋型號： 5噸
后橋型號： 10噸后橋
主減速比： 5.57
軸荷： 6500/6500/11500
鋼板彈簧片數： 10/10/10+8
輪胎規格： 11.00R20 18PR鋼絲胎
備用輪胎： 全尺寸備胎一套
輪轂： 鋼制輪轂
駕駛室準乘人數： 3人
制動系統： EBS制動系統
駐車制動： 彈簧加載駐車制動作用于后橋
制動操作： 壓縮空氣式，驅動橋安裝感載閥EBS，鋼制儲氣罐，空氣干燥罐和制動消音器，自動制動調節，ABS防抱死剎車系統。
輔助制動：發動機排氣制動(EPG)
轉向系統: 助力轉向系統、動力轉向泵，可變排量
燃油箱：容量180L，帶油水分離器，油箱蓋帶鎖；加油裝置，防溢出，32L尿素罐。
電加熱系統：電加熱柴油濾清器、預熱電阻絲
排放依據標準：GB3847-2005,GB17691-2018國Ⅵ
駕駛室手動駕駛室傾翻裝置、D3V安全型駕駛室，收音機，駕駛室冷熱空調系統，電動升降門窗、駕駛室前望地鏡、駕駛室外遮陽板，安全帶。
其它裝備車輛運行實時監控系統，燃油加熱系統發動機起動預熱元件、變速箱后取力器， 鋼質油底殼、倒車警告、防蟲網、滅火器，隨車工具，20噸千斤頂，18米輪胎充氣軟管，備胎及安裝支架，霧燈，倒車警告裝置等。帶大燈調節功能、前霧燈，白色、車頂指示燈，駕駛室隔音隔熱層。
駕駛室內飾照片
B、隨車起重機技術參數
吊機型號：XCMG SQ5ZK2Q
2. 1. 技術參數
起重能力 10.5噸米
標準液壓起重距離 8.01米
液壓伸縮臂的長度-起重能力
2.10米 / 5,020 公斤
4.44米 / 2,400 公斤
6.20米 / 1,600 公斤
8.01米 / 1,050 公斤
建議的液壓油流量 25升/分鐘
工作壓力 28兆帕
回轉角度 ±360度
折疊狀態時吊機高度 2,302毫米
折疊狀態時吊機寬度 2,480毫米
安裝所需要的空間為 880毫米
安裝所需要的空間，包含軟管和硬管 920毫米
自重：吊機部分（不包括支撐腿） 2011公斤
支撐腿裝置 105-160公斤
2.2. 主要配置和供貨范圍
A 起重機底座
A1 底座形式 固定式安裝底座
A2 立柱 標準高度
A3 潤滑方式 油脂潤滑
A4 回轉方式 齒輪和齒條
A5 回轉死點位置 向前
A6 工作區域 全部區域
B 支撐腿系統
B1 左支撐腿伸展橫梁 跨距2.605米，從大梁中心起算
B2 左支撐腿橫梁伸展方式 手動式
B3 左支腿安裝方式 手動可翻轉
B4 左支腿長度 完全收縮時652mm，完全伸出時1242mm
B5 右支撐腿伸展橫梁 跨距2.605米，從大梁中心起算
B6 右支撐腿橫梁伸展方式 手動式
B7 右支腿安裝方式 手動可翻轉
B8 右支腿長度 完全收縮時652mm，完全伸出時1242mm
C 吊臂系統
C1吊臂形式 折疊吊臂
C2 連桿 B型，無連桿
C3 外臂和伸縮臂優化 優化位置
C4液壓伸縮 2節液壓伸縮臂
C5伸縮臂油缸 優化位置
C7吊鉤附件位置 優化位置
G 液壓系統
G1主控制閥 V80H 型控制閥—適用于定量泵，手動
G2 吊機支撐腿系統控制閥 主控閥控制
H 控制系統
H1 起重機功能控制方式 手動
H3 控制位置 兩側交叉式控制
J 其他
J4 大梁固定件 固定螺栓 － 中號，用于固定起重機
J7《操作員手冊》中文版
J8 顏色 工程黃
J9液壓油泵 SC 40
S說明
S1 XCMG SQ5ZK2Q隨車起重機外形圖
C、貨箱及砝碼定位裝置
3.1、砝碼架配置：每個2噸,方形砝碼架,砝碼架高度要達到砝碼高度的1/3，按砝碼生產企業技術提供尺寸要求制作,保證砝碼放置平穩。為整體式可重復拆卸砝碼架，砝碼架上方帶有減震膠皮，保證砝碼固定；
3.2、車廂與車頭為車輛出廠原裝同色漆質；
3.3、車箱底部輔設≥6mm厚的防滑鋼，副梁為貫通式，材質為8#錳鋼板，滾壓而成；橫梁為錳鋼板折彎件，間距為30cm，邊框為加厚材質，做特殊防銹處理；擋泥板為鋁合金材質，防護欄為鋁合金材質；
3.4、車廂橫梁、縱梁連接為上鉚接、下焊接結構；
3.5、整體型副車架、配裝工具箱、備胎架；
3.6、貨箱內配備鋼工具箱，方便放小砝碼，便于現場使用；
D、計量檢衡車整車改裝要求
排放依據標準: GB3847-2005,GB17691-2018國Ⅵ【國六排放】
依據GB7258–2017 、GB1589–2016、GB/T 6420–2004對東風D3V 6×2底盤車改裝適合用戶要求的衡器計量檢衡車。整車貨箱設計承載20噸，箱內配裝砝碼定位裝置，駕駛室內安裝可視倒車影像。配裝工具箱（鐵質）、備胎架、鋁合金側防護、鋼制后保險杠、LED警示燈、隨車起重機的安裝、液壓系統的調試、粘貼反光標識等。
